10 Secrete Inginerești și Soluții de Fizică Aplicată din Lumea Avioanelor de Vânătoare Stealth și Tehnologiei Radar

Proiectarea avioanelor de vânătoare din generația a cincea (cum sunt F-22 Raptor, F-35 Lightning II sau Su-57) reprezintă apogeul ingineriei aeronautice și al fizicii undelor electromagnetice. Misiunea principală a unui avion stealth este reducerea amprentei radar (RCS – Radar Cross Section) la dimensiunea unei păsări mici sau a unei insecte, făcându-l imposibil de detectat și fixat de sistemele antiaeriene de la distanțe mari.

1. Geometria suprafețelor reflectă undele radar departe de antena emițătoare
Cea mai importantă metodă de reducere a amprentei radar este forma exterioară a fuzelajului. În loc de suprafețe curbate care reflectă undele electromagnetice în toate direcțiile (inclusiv înapoi spre radarul inamic), avioanele stealth folosesc planuri fațetate și muchii paralele. Unghiurile sunt calculate cu precizie extremă astfel încât semnalul radar incident să fie deviat în direcții sigure, departe de receptorul care l-a emis.

2. Materialele absorbante de radiații (RAM) transformă energia undelor radar în căldură
Pe lângă formă, carcasa avioanelor stealth este acoperită cu straturi de materiale absorbante de radiații (RAM – Radar Absorbent Material). Acestea conțin structuri microscopice pe bază de ferită, nanotuburi de carbon sau polimeri conductori. Când undele electromagnetice emise de radar pătrund în acest strat, ele induc curenți electrici microscopici în structura materialului, iar energia undei radar este transformată și disipată sub formă de căldură inofensivă.

3. Prizele de aer în formă de S (Serpentine Inlets) maschează palele metalice ale turbinei
Palele rotative ale compresorului din motorul cu reacție sunt din metal lustruit și acționează ca niște reflectoare radar uriașe. Pentru a ascunde motorul de undele radar care pătrund prin partea frontală, canalele de admisie a aerului au o geometrie curbată în formă de S (Serpentine Inlets). Această formă împiedică undele radar să aibă o linie directă de vedere către palele motorului, forțând semnalul să se lovească de mai multe ori de pereții interiori ai canalului, care sunt căptușiți cu material absorbant.

4. Camerele interne pentru arme previn distrugerea profilului aerodinamic și radar
Atârnarea rachetelor și a bombelor sub aripi pe piloni clasici distruge complet proprietățile stealth ale unei aeronave, deoarece suprafețele metalice ale armelor și colțurile rotunjite creează reflexii radar puternice. Avioanele din generația a cincea transportă întreaga muniție în compartimente interne speciale (Internal Weapons Bays) integrate în fuzelaj. Ușile acestor compartimente se deschid doar pentru câteva secunde în momentul lansării rachetei, după care se închid etanș.

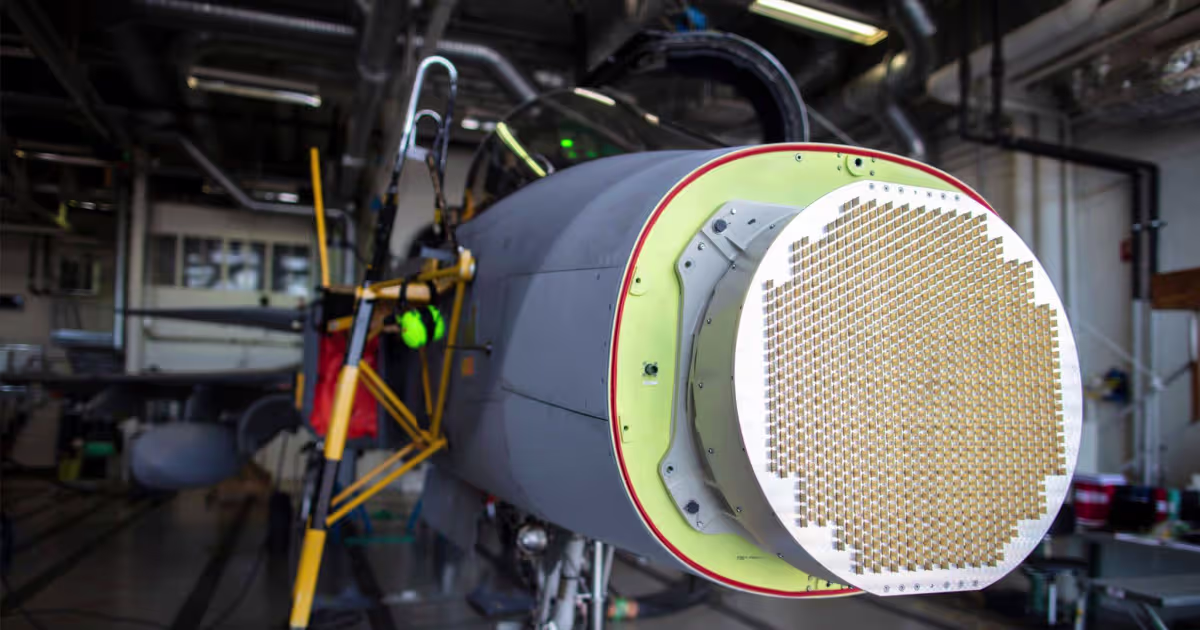

5. Radarele cu baleiaj electronic activ (AESA) folosesc mii de emițătoare independente
Radarele clasice foloseau o antenă parabolică care se rotea fizic pentru a scana cerul. Avioanele moderne folosesc radare AESA (Active Electronically Scanned Array). Antena este o placă fixă acoperită cu mii de module microscopice de emisie-recepție independente. Prin controlul întârzierii de fază a semnalului pentru fiecare modul în parte, fasciculul radar poate fi orientat instantaneu în orice direcție din spațiu fără nicio mișcare mecanică, permițând urmărirea zecilor de ținte simultan.

6. Tehnologia LPI permite radarului să emită semnale fără a fi detectat de inamic
Un radar clasic funcționează ca o lanternă pe timp de noapte: îți arată unde este inamicul, dar îi dezvăluie și propria ta poziție. Radarele moderne folosesc moduri de funcționare cu probabilitate scăzută de interceptare (LPI – Low Probability of Intercept). Radarul își schimbă frecvența de emisie de mii de ori pe secundă pe benzi largi de spectru (Frequency Hopping) și își ajustează puterea la nivelul minim necesar. Astfel, receptoarele de avertizare ale inamicului percep semnalul doar ca pe un zgomot de fond electromagnetic aleatoriu.

7. Duzele de evacuare aplatizate răcesc gazele arse pentru a deruta rachetele cu ghidaj termic
Pe lângă invizibilitatea pe radar (RCS), avioanele stealth trebuie să își reducă și amprenta infraroșie (căldura emisă) pentru a nu fi doborâte de rachete cu ghidaj termic. Duzele de evacuare ale motoarelor sunt proiectate cu profiluri aplatizate și au zimți pe margini (serrated edges). Această geometrie accelerează amestecul rapid al gazelor de eșapament fierbinți cu aerul rece din atmosferă și maschează componentele incandescente din interiorul motorului.

8. Trapa cu zimți (Sawtooth Edges) previne scurgerile de unde radar prin rosturile ușilor
Fiecare îmbinare mecanică de pe suprafața avionului — cum ar fi marginile ușilor trenului de aterizare, panourile de acces sau trapele compartimentului de arme — poate funcționa ca o antenă fante (slot antenna) care reflectă undele radar. Pentru a anula acest efect, toate aceste contururi sunt tăiate în formă de zimți de ferăstrău (Sawtooth). Această geometrie forțează undele radar care lovesc rosturile să fie deviate în direcții laterale sigure, împiedicând întoarcerea lor la sursă.

9. Plasa conductoare din cupru acoperă cupola din sticlă pentru a proteja casca pilotului
Sticla transparentă a cabinei de pilotaj (cupola) permite undelor radar să pătrundă în interior, unde s-ar reflecta violent de casca pilotului, scaunul de catapultare și echipamentele electronice din bord. Pentru a bloca semnalul radar, sticla cupolei este acoperită la interior cu un strat microscopic transparent de indiu și oxid de staniu (ITO) sau o plasă fină de cupru. Acest strat subțire reflectă undele radar la fel ca un perete metalic plin, lăsând în același timp lumina vizibilă să treacă.

10. Fuziunea senzorilor combină datele radar, pasive optice și radio într-o singură imagine
Sistemele electronice de la bordul unui avion stealth conectează datele de la radarul AESA, senzorii optici în infraroșu (EOPT/DAS) și receptoarele de război electronic într-un supercomputer central. Procesul se numește Sensor Fusion. Pilotul nu trebuie să interpreteze ecrane separate: sistemul combină toate datele din spectrul electromagnetic și creează o singură hartă tridimensională tactică pe afișajul din cască, identificând automat natura țintelor și nivelul lor de amenințare.
