10 Secrete Inginerești și Soluții de Fizică Optică din Lumea Micromanipulării și Microscopiei Electronice

Dacă telescoapele explorează limitele macroscopice ale Universului, microscoapele electronice și de forță atomică coboară la scara nanometrică și atomică. La aceste dimensiuni, lumina vizibilă devine complet inutilă din cauza limitei fizice de difracție, iar observarea sau mișcarea atomilor individuali necesită fenomene cuantice, fascicule de particule accelerate și sisteme de poziționare extrem de precise.

1. Limita de difracție Abbe face ca microscoapele optice să fie oarbe sub nivelul de 200 de nanometri

Fizicianul Ernst Abbe a demonstrat că un microscop optic clasic nu va putea separa niciodată două puncte aflate la o distanță mai mică decât jumătatea lungimii de undă a luminii folosite (aprox. 200 nm). Din cauza fenomenului de difracție, undele luminoase interferează și se împrăștie, transformând detaliile microscopice într-o pată difuză. Pentru a vedea structuri mai mici (cum ar fi un virus sau o moleculă de ADN), cercetătorii sunt obligați să renunțe la fotoni și să folosească unde cu lungimi mult mai mici, cum sunt fasciculele de electroni.

2. Microscopul Electronic cu Scanare (SEM) „luminează” probele cu electroni accelerați

Pentru a depăși limita optică, microscopul SEM folosește un tun de electroni care emite un fascicul concentrat, accelerat la tensiuni de până la 30 000 volți. Deoarece lungimea de undă a unui electron accelerat este de zeci de mii de ori mai mică decât cea a luminii vizibile, rezoluția crește dramatic, permițând vizualizarea unor detalii de sub 1 nanometru. Fasciculul scanează suprafața probei punct cu punct, iar detectorii măsoară electronii secundari expulzați din material pentru a reconstrui o imagine tridimensională impecabilă.

3. Lentilele electromagnetice deviază electronii folosind forța Lorentz, în loc de sticlă

Un fascicul de electroni nu poate trece prin sticlă, deoarece particulele ar fi absorbite sau împrăștiate instantaneu. Din acest motiv, microscoapele electronice folosesc „lentile electromagnetice”. Acestea sunt bobine masive din cupru învelite în armături de fier moale care generează câmpuri magnetice toroidale intense. Când electronii încărcați electric trec prin acest câmp, asupra lor acționează forța Lorentz, care le curbează traiectoria și îi focalizează exact așa cum o lentilă de sticlă curbează o rază de lumină.

4. Microscopul cu Tunelare Scannată (STM) citește atomii folosind efectul de tunelare cuantică

Inventat la IBM în 1981, microscopul STM permite vizualizarea atomilor individuali fără a folosi nicio lentilă. Dispozitivul aduce un ac metalic extrem de ascuțit (terminat într-un singur atom) la o distanță de doar câțiva angströmi (0,1 nm) de o suprafață conductoare. La această distanță, deși acul nu atinge proba, electronii „sar” prin bariera de potențial vidat datorită fenomenului de tunelare cuantică. Măsurând curentul de tunelare microscopic, calculatorul poate mapa relieful atomic al suprafeței.

5. Piezoelectricitatea permite mutarea acului de măsură cu fracțiuni de angström

Mecanismele obișnuite cu șurub sau rotițe dințate sunt mult prea grosolane pentru a mișca un ac la nivel atomic. Microscoapele atomice folosesc actuatoare din ceramică piezoelectrică (cum ar fi titanatul de zirconat de plumb). Aceste materiale au proprietatea fizică unică de a-și schimba dimensiunile microscopice atunci când li se aplică o tensiune electrică. Prin ajustarea fină a voltajului cu fracțiuni de milivolt, acul microscopului se poate deplasa pe axele X, Y, Z cu o precizie mai mică decât diametrul unui singur nucleu atomic.

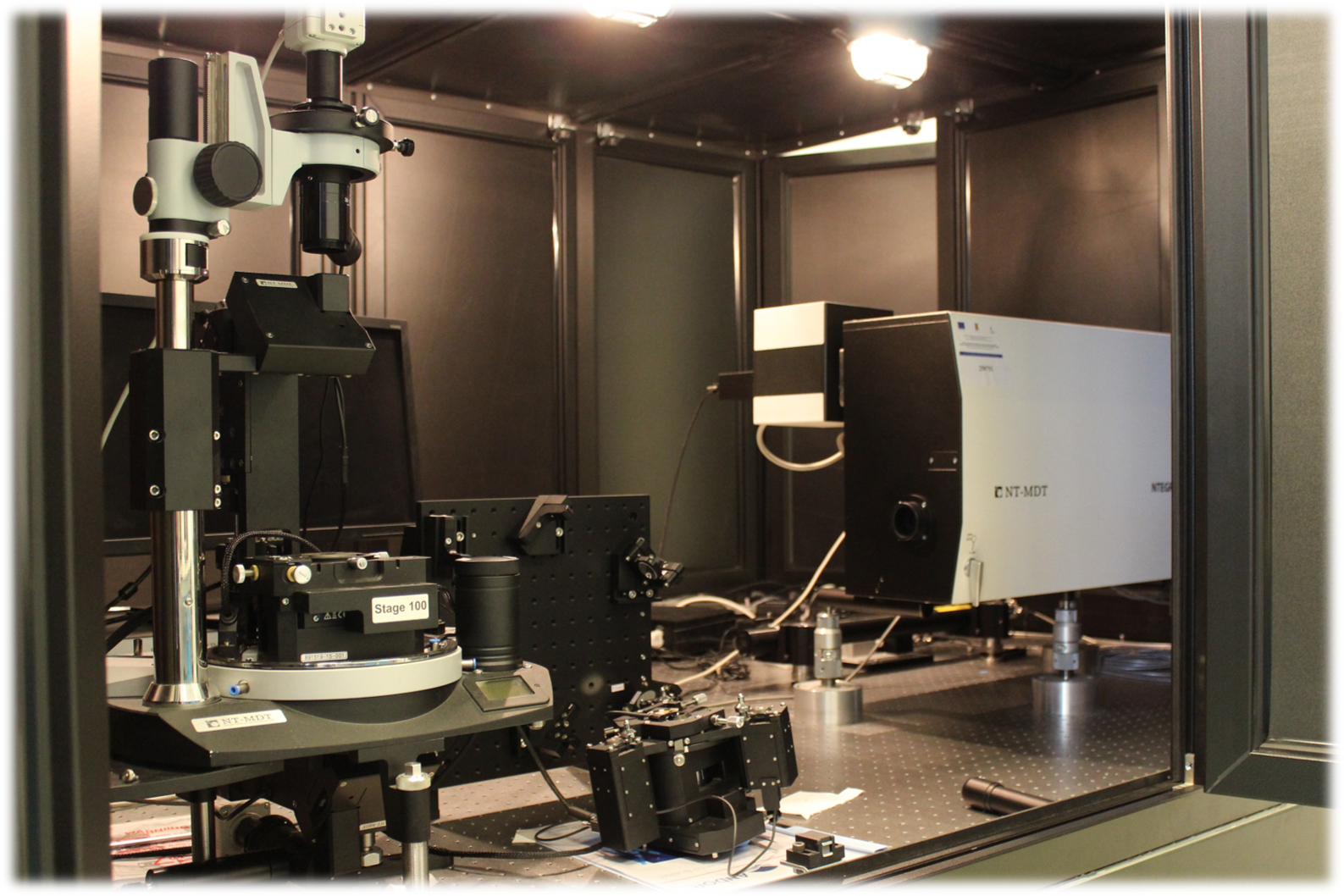

6. Microscopul de Forță Atomică (AFM) „pipăie” suprafețele folosind forțele Van der Waals

Spre deosebire de STM, microscopul AFM poate analiza și materiale izolate electric, cum ar fi celulele vii sau plasticele. El folosește o lamă microscopică flexibilă (cantilever) prevăzută cu un vârf ultrasenzitiv. Pe măsură ce vârful trece peste probă, forțele interatomice de atracție și respingere (forțele Van der Waals) curbează foarte ușor lama flexibilă. O rază laser reflectată de pe spatele lamei pe un fotodetector măsoară această deflexie microscopică, transformând forța fizică într-o hartă topografică extrem de detaliată.

7. Pensetele optice (Optical Tweezers) prind și mută bacteriile cu ajutorul presiunii de radiație a laserului

Lumina nu poartă doar energie, ci și impuls. Prin focalizarea strânsă a unui fascicul laser monomocromatic cu ajutorul unui microscop optic de mare putere, fizicienii creează o „capcană optică”. Gradientul de intensitate electrică din focar atrage și blochează micro-particulele dielectrice, permițând cercetătorilor să prindă, să transporte și să manipuleze bacterii individuale, fire de ADN sau organite celulare fără a le atinge fizic și fără a le distruge structura.

8. Probe-le pentru TEM trebuie subțiate la sub 100 de nanometri prin bombardament ionic

În Microscopul Electronic prin Transmisie (TEM), fasciculul de electroni nu se reflectă de pe suprafață, ci trebuie să treacă prin probă pentru a crea imaginea. Din acest motiv, probele solide (cum ar fi aliajele metalice sau țesuturile biologice) trebuie preparate printr-un proces fizic extrem de dur: ele sunt tăiate cu microtome de diamant și apoi subțiate prin bombardament cu ioni de argon (Ion Milling) până când ajung la o grosime de sub 100 nm, devenind transparente pentru fasciculul de electroni.

9. Microscopia Crio-Electronică (Cryo-EM) îngheață moleculele instantaneu pentru a evita cristalizarea apei

Studierea proteinelor și a virusurilor în stare naturală sub un fascicul de electroni a fost imposibilă decenii la rând, deoarece vidul din microscop evapora apa din celule, iar radiația le distrugea structura. Tehnologia Cryo-EM rezolvă această problemă prin vitrificare: proba biologică este scufundată ultrarapid în etan lichid la -183 grade Celsius. Răcirea are loc atât de repede încât moleculele de apă nu mai au timp să formeze o rețea cristalină de gheață, ci se transformă într-o sticlă amorfă, conservând structura 3D intactă a moleculei.

10. Camerele de vidare extremă (UHV) previn contaminarea atomică a suprafețelor analizate

La scară atomică, aerul din cameră este cel mai mare inamic: moleculele de oxigen, azot și vapori de apă bombardeză neîncetat orice suprafață expusă, acoperind-o cu un strat de contaminanți în doar câteva milisecunde. Pentru ca un microscop cu tunelare să poată analiza atomii curați ai unui cristal, întreaga incintă de măsură este vidată la o presiune numită Ultra-High Vacuum . În aceste condiții extreme de vid, densitatea gazului este atât de mică încât o suprafață rămâne curată din punct de vedere atomic timp de mai multe ore.
