10 Secrete Inginerești și Soluții de Fizică Aplicată din Lumea Tunelelor și Podurilor Suspendate

Proiectarea și construcția podurilor suspendate pe deschideri gigantice și a tunelelor care traversează munți sau strâmtori maritime reprezintă unele dintre cele mai mari provocări ale ingineriei civile. Aceste structuri masive trebuie să reziste continuu la forțe fizice colosale: dilatare termică, vânturi turbulente, presiuni hidrostatice și sarcini dinamice extreme.

1. Cablurile principale ale podurilor suspendate sunt împletite pe loc, fir cu fir, direct în aer
Cablurile gigantice din oțel care susțin un pod suspendat (precum Golden Gate sau podul Akashi Kaikyō) sunt mult prea groase, grele și rigide pentru a fi fabricate într-o uzină și transportate la fața locului. În schimb, ele sunt fabricate direct la înălțime printr-un proces numit cable spinning. Un scripete mobil derulează mii de fire individuale de oțel zincat extrem de subțiri peste turnuri, de la un mal la altul. La final, presoare hidraulice cilindrice strâng toate aceste fire într-un singur cablu masiv, care este apoi înfășurat strâns pentru sigilare anticorozivă.

2. Ancorajele de la capetele podului folosesc blocuri masive din beton îngropate în rocă
Tensiunea din cablurile principale ale unui pod suspendat poate atinge zeci de mii de tone. Pentru a împiedica cablurile să tragă turnurile spre interior și să prăbușească structura, capetele cablurilor sunt fixate în ancoraje uriașe (anchorage blocks). Acestea sunt blocuri monolitice din beton armat, îngropate adânc în stâncă solidă pe ambele maluri. Greutatea proprie a blocului de beton și frecarea acestuia cu roca din adâncuri sunt singurele forțe care mențin cablurile întinse la tensiunea calculată.

3. Profilele aerodinamice ale tablierului previn fenomenul de flutter (flambaj aerodinamic)
Prăbușirea celebrului pod Tacoma Narrows în 1940 a demonstrat că vântul nu doar împinge o structură, ci poate crea oscilații de răsucire fatale numite flutter aerodinamic. Podurile suspendate moderne nu mai folosesc grinzi pline sau obstructive. Tablierul (calea de rulare) este proiectat ca o aripă de avion inversată, având un profil triunghiular sau mecanic aerodinamizat, adesea dotat cu fante centrale prin care aerul trece liber, disipând vortexurile înainte ca acestea să intre în rezonanță cu structura.

4. Rosturile de dilatație pieptene permit podurilor să se lungească cu câțiva metri vara
Metalele și betonul se dilată la căldură și se contractă la frig. Un pod foarte lung își poate modifica lungimea totală cu până la 2-3 metri între temperaturile extreme de iarnă și vară. Pentru ca asfaltul să nu se crape și structura să nu se blocheze, la capetele podului se montează rosturi de dilatație speciale în formă de pieptene (finger joints). Plăcile metalice intercalate alunecă una pe lângă cealaltă pe măsură ce podul își schimbă dimensiunile, menținând calea de rulare netedă pentru mașini.

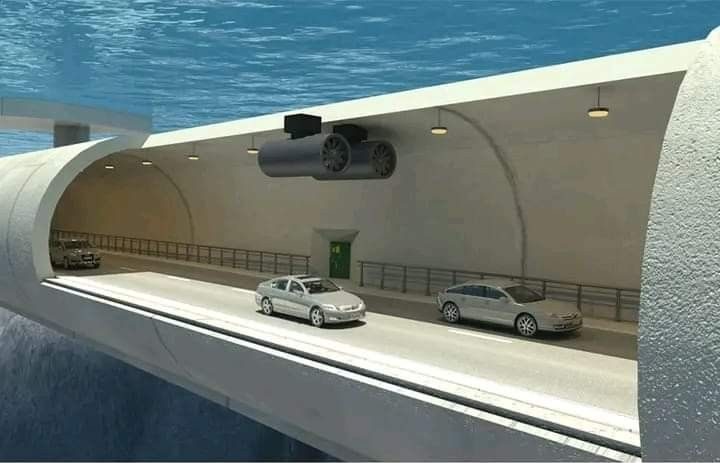

5. Metoda Imersată: tunelele subacvatice sunt construite pe uscat și scufundate pe fundul mării
Multe tunele care traversează râuri sau strâmtori (cum este tunelul Øresund dintre Danemarca și Suedia) nu au fost săpate prin pământ, ci construite prin metoda tunelului imersat (immersed tube). Secțiuni uriașe din beton precomprimat, lungi de peste 100 de metri și etanșe la capete, sunt turnate într-un doc uscat. Acestea sunt apoi tractate pe apă de vapoare, poziționate exact deasupra unui șanț excavat în fundul mării și scufundate controlat prin adăugarea de lest. Odată sprijinite pe fundul apei, secțiunile sunt îmbinate etanș cu garnituri hidraulice masive, iar apa dintre ele este pompată afară.

6. Pilonii din apă ai podurilor folosesc casoane de fundare presurizate pentru a ajunge la stâncă
Pentru a turna picioarele de susținere (pilonii) ai unui pod în mijlocul unui râu adânc sau al mării, inginerii folosesc tehnologia casoanelor (caissons). Un cason este o structură uriașă din oțel sau beton, deschisă la bază, care este coborâtă pe fundul apei. În interiorul casonului se injectează aer comprimat la o presiune egală cu presiunea apei de afară, împiedicând apa să intre. Muncitorii sau utilajele pot săpa direct în solul de pe fundul mării în interiorul acestei camere de aer uscate până când ating roca dură pe care turnează betonul.

7. Tunelele alpine folosesc umbrele impermeabile subterane pentru a colecta infiltrările de apă
Când un tunel este săpat la peste 1.000 de metri adâncime într-un munte, apa din pânza freatică exercită o presiune hidrostatică imensă pe pereții de beton. Pentru ca apa să nu distrugă tunelul sau calea ferată, între peretele de stâncă excavat și căptușeala interioară din beton se montează o membrană polimerică impermeabilă numită „umbrelă de drenaj”. Apa este captată pe spatele acestei membrane și direcționată gravitativ prin canale laterale speciale către ieșirile din tunel, fără a atinge zona prin care circulă trenurile sau mașinile.

8. Amortizoarele din piloni împiedică legănarea podurilor cablate în timpul furtunilor
Podurile hobanate (cele cu cabluri drepte ancorate direct de un singur pilon central) au piloni din beton extrem de înalți, vulnerabili la vibrațiile provocate de vânt. Pentru a preveni oscillarea periculoasă, în interiorul pilonilor goi se montează amortizoare de masă acordată (Tuned Mass Dampers) sau sisteme de amortizare vâscoasă. În plus, cablurile exterioare sunt echipate cu amortizoare hidraulice la bază și au profile elicoidale pe suprafața exterioară pentru a sparge scurgerea picăturilor de ploaie care altfel ar crea perturbații aerodinamice severe.

9. Metoda NATM folosește stânca însăși ca element de susținere a tunelului
Noul Metod Austriac de Tunelare (NATM) a revoluționat construcția tunelelor în roci complexe. În loc să monteze imediat structuri grele de beton, inginerii aplică un strat subțire de beton torcretat (beton pulverizat cu presiune ridicată) pe peretele proaspăt săpat și introduc ancore lungi din oțel (rock bolts) direct în rocă. Această abordare permite rocii din jurul excavației să se deformeze ușor și să se auto-susțină, transformând pământul din jur în principalul element portant al tunelului.

10. Ventilația transversală în tunele lungi previne acumularea gazelor toxice și a fumului
În tunelele rutiere lungi de kilometri întregi, gazele de eșapament și pericolul unui incendiu reprezintă riscuri fatale. Tunelele moderne folosesc ventilația transversală completă: deasupra tavanului fals se află două canale separate — unul introduce aer proaspăt de afară prin fante situate la nivelul solului, iar celălalt absoarbe permanent aerul viciat prin guri de evacuare de pe tavan. În caz de incendiu, ventilatoarele de extracție trec automat la capacitate maximă pentru a aspira fumul fierbinte direct în canalul superior, menținând calea de evacuare a mașinilor liberă de gaze toxice.
