10 Secrete Inginerești și Soluții de Fizică Aplicată din Lumea Receptoarelor Radio, Antenelor și Sateliților de Telecomunicație

Captarea, procesarea și emisia undelor electromagnetice din spațiu sau de la sol presupune stăpânirea fizicii undelor radio, a rezonanței LC și a zgomotului termic. Indiferent că vorbim despre un radio de buzunar sau un satelit geostaționar, transmisiile se bazează pe ghidarea câmpului electromagnetic prin medii diverse și extragerea semnalelor slabe din interferențe.

1. Circuitul LC paralel creează rezonanță electrică pentru acordul pe o frecvență fixă
Selecția unei stații radio dintr-un spectru plin de unde suprapuse se bazează pe un circuit format dintr-o bobină (L) și un condensator (C). La o anumită frecvență de rezonanță, reactanța inductivă a bobinei devine egală cu reactanța capacitivă a condensatorului. Circuitul intră în rezonanță și prezintă o impedanță maximă doar pentru frecvența dorită, blocând sau filtrând toate celelalte semnale din jur.

2. Heterodinarea schimbă frecvența recepționată într-o Frecvență Intermediară (FI) fixă
Receptoarele superheterodină nu procesează semnalul direct la frecvența recepționată. Ele folosesc un oscilator local (LO) și un mixer de frecvență pentru a scădea sau crește frecvența radio recepționată la o Frecvență Intermediară (FI) fixă (de exemplu, 10,7 MHz la radio FM). Această conversie permite amplificarea și filtrarea extrem de precisă a semnalului folosind circuite acordate pe o singură frecvență fixă, indiferent de postul acordat.

3. Antenele reflectorizante parabolice concentrează undele prin reflecție în focar
Antenele folosite pentru comunicații prin satelit utilizează o suprafață parabolică din metal. Undele electromagnetice paralele sosite din spațiu se reflectă pe suprafața parabolei și converg toate exact în punctul focal. Acolo este plasat un LNB (Low-Noise Block), care recepționează energia concentrată de sute de ori, amplifică semnalul slab și îi reduce frecvența pentru a putea fi trimis prin cablu coaxial.

4. Polarizarea undelor radio dublează capacitatea canalului prin izolare ortogonală
Undele electromagnetice oscillate în plan vertical nu interferează cu cele oscillate în plan orizontal, chiar dacă au exact aceeași frecvență. Sateliții de comunicații folosesc această proprietate (polarizare încrucișată) pentru a transmite două fluxuri de date complet diferite pe aceeași frecvență radio, dublând lățimea de bandă fără a fi nevoie de spectru suplimentar.

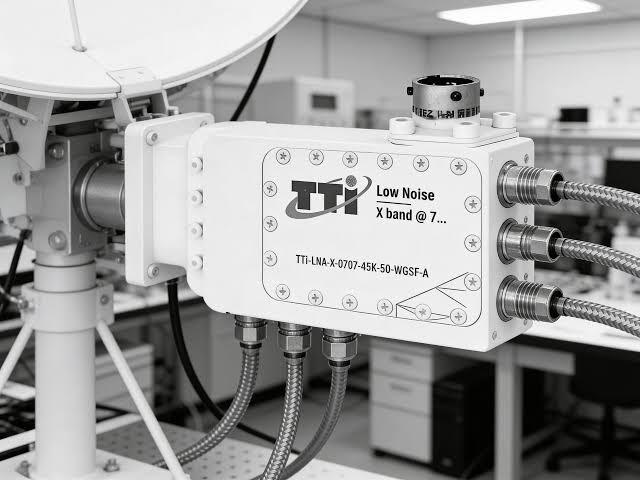

5. Amplificatoarele cu zgomot redus (LNA) sunt răcite direct pentru a reduce zgomotul termic
Semnalele radio sosite de la sateliți ajung la sol la niveluri de picowați. Înainte de orice procesare, ele trebuie amplificate de un LNA (Low-Noise Amplifier) plasat direct la ieșirea antenei. Pentru a preveni mascarea semnalului slab de agitația termică a electronilor (zgomotul Johnson-Nyquist), amplificatoarele din stațiile mari de sol sunt uneori răcite criogenic cu heliu lichid.

6. Multiplexarea prin salt de frecvență (FHSS) combate bruiajul și fadingul
Sistemele radio moderne evită bruiajul sau scăderile bruște de semnal (fading cauzat de reflexii) prin schimbarea rapidă a frecvenței de transmisie de sute de ori pe secundă. Atât emițătorul, cât și receptorul cunosc secvența pseudo-aleatorie de salturi și își sincronizează ceasurile interne, asigurând o conexiune stabilă și securizată.

7. Ghidurile de undă din cupru transportă puteri radio uriase fără pierderi prin radiație
La frecvențe din domeniul microundelor (GHz) și puteri de emisie mari, cablurile coaxiale clasice prezintă pierderi uriașe din cauza efectului de peliculă (skin effect) și atenuării în dielectric. Inginerii folosesc ghiduri de undă: tuburi metalice goale la interior (dreptunghiulare sau circulare). Unda electromagnetică se propagă în interiorul tubului prin reflecții succesive pe pereții metalici conductori, fără pierderi prin scurgere.

8. Tehnologia Beamforming direcționează fasciculul radio folosind întârzieri de fază
Antenele moderne cu grilă fazată (Phased Array) nu au piese mecanice în mișcare pentru a fi îndreptate spre o țintă. Ele constau dintr-o matrice de sute de mici elemente de radiere individuale. Prin modificarea milimetrică a fazei semnalului electric alimentat la fiecare element, undele emise interferează constructiv doar într-o anumită direcție, creând un fascicul radio concentrat care poate urmări un satelit în mișcare pe cer în fracțiuni de secundă.

9. Tuburile cu unde călătoare (TWT) amplifică semnalele la puteri mari în sateliți
În spațiu, unde este nevoie de puteri de emisie de sute de wați la frecvențe de zeci de GHz, tranzistorii cu siliciu au limite termice și de eficiență. Sateliții folosesc amplificatoare de tub cu unde călătoare (TWTA). Un fascicul de electroni emis în vid interacționează cu o elice metalică prin care trece semnalul radio, cedând energie undei electromagnetice și amplificând-o masiv înainte de transmisia spre Pământ.

10. Refracția troposferică și stratul ionosferic permit propagarea undelor peste orizont
Undele radio de frecvență joasă și medie (AM/Undele Scurte) pot călători dincolo de curbura Pământului prin reflecții succesive între suprafața solului (sau a oceanului) și stratul ionizat al atmosferei (ionosferă). La frecvențe mai înalte (VHF/UHF), micile variații ale indicelui de refracție din troposferă permit fenomenul de “troposcatter”, unde semnalul este împrăștiat ușor peste linia vizuală a orizontului.
