10 Secrete Inginerești și Sisteme de Amortizare din Lumea Clădirilor Rezistente la Cutremure

Să construiești zgârie-nori de sute de metri înălțime în zone extrem de active seismic, precum Japonia, Chile sau California, reprezintă una dintre cele mai mari victorii ale ingineriei civile. Protejarea unei structuri în fața unui seism nu înseamnă să o faci cât mai rigidă, ci să aplici legi complexe ale dinamicii structurale, fizicii oscilațiilor și disipării de energie.

1. Izolarea bazei decuplează fizic clădirea de mișcarea pământului

Cea mai eficientă metodă de protecție nu este întărirea pereților, ci „deconectarea” clădirii de la sol. Sistemele de izolare a bazei (base isolation) folosesc lagăre speciale montate între fundație și structura supraterană. Aceste lagăre sunt construite ca un sandviș din straturi succesive de cauciuc sintetic (care oferă flexibilitate laterală) și plăci de oțel (care oferă rezistență verticală), având adesea un miez de plumb pentru amortizare. În timpul unui cutremur, pământul se mișcă violent stânga-dreapta sub clădire, în timp ce structura de deasupra rămâne aproape nemișcată datorită elasticității acestor tampoane.

2. Pendulul gigant (Tuned Mass Damper) contracarează oscilațiile prin forța inerției

În vârful unora dintre cei mai înalți zgârie-nori din lume (cum este celebra clădire Taipei 101) se află suspendat un pendul masiv din oțel, care cântărește sute de tone, numit amortizor cu masă acordată (Tuned Mass Damper – TMD). Când vântul puternic sau un seism împinge clădirea într-o direcție, pendulul (controlat de pistoane hidraulice computerizate) tinde să rămână pe loc din cauza inerției și apoi se mișcă în direcția opusă înclinării clădirii. Această contra-mișcare amortizează brutal oscilațiile, stabilizând turnul rapid.

3. Amortizoarele seismice cu fluid funcționează ca suspensiile unei mașini de curse

Pentru a absorbi energia cinetică generată de undele seismice, inginerii montează amortizoare cu fluid vâscos (viscous dampers) la intersecția grinzilor structurale. Acestea sunt similare cu amortizoarele unei mașini, dar la o scară gigantică. În interiorul unui cilindru de oțel se află un piston care forțează trecerea unui ulei siliconic extrem de vâscos prin orificii microscopice. Când clădirea se deformează sub acțiunea seismului, mișcarea mecanică împinge pistonul, iar rezistența fluidului transformă instantaneu energia cinetică distructivă în energie termică (căldură), care se disipează în siguranță în atmosferă.

4. Ductilitatea oțelului structural permite deformarea plastică fără prăbușire

În ingineria seismică, materialele casante (cum este betonul simplu sau cărămida nearmată) sunt extrem de periculoase, deoarece se crapă și se prăbușesc brusc sub tensiune. Secretul structurilor sigure este ductilitatea — capacitatea unui material de a se deforma plastic (a se îndoi) fără a se rupe. Structurile din oțel sau beton puternic armat sunt proiectate astfel încât, în caz de seism extrem, anumite grinzi secundare să se îndoaie vizibil (proces numit „deformare plastică controlată”), consumând energia cutremurului și salvând stâlpii principali de susținere.

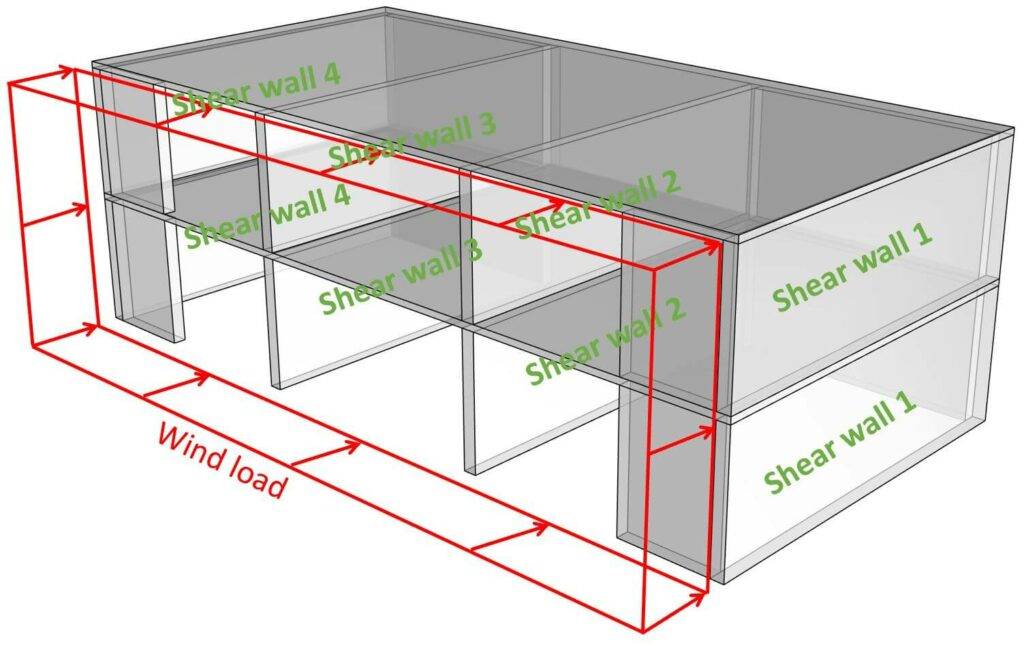

5. Pereții de forfecare din beton armat preiau forțele laterale de forfecare

Cutremurele generează forțe laterale imense care tind să deplaseze etajele unei clădiri unul față de celălalt (forfecare). Pentru a contracara acest efect, clădirile sunt dotate cu pereți de forfecare (shear walls) — pereți interiori masivi din beton armat care înconjoară, de obicei, casa liftului și scările de urgență. Acești pereți acționează ca o coloană vertebrală ultra-rigidă, împiedicând deformarea laterală a cadrului clădirii în timpul mișcărilor oscilatorii.

6. Contravântuirile în „X” cu elemente sacrificiale protejează structura principală

Grinzile metalice montate în formă de „X” sau „V” pe fațadele sau în interiorul clădirilor de birouri se numesc sisteme de contravântuire. Rolul lor este de a transforma forțele laterale de îndoire în forțe simple de compresie și tracțiune de-a lungul axelor metalice. Multe sisteme moderne folosesc contravântuiri cu flambaj împiedicat (BRB – Buckling-Restrained Braces), dotate cu o secțiune interioară din oțel moale care se întinde și se comprimă ca o plastilină în timpul seismului, funcționând ca o siguranță fuzibilă sacrificială ce poate fi înlocuită ușor după cutremur.

7. Rosturile seismice împart clădirile mari în secțiuni independente pentru a nu se lovi între ele

O clădire foarte lungă sau cu o formă neregulată (cum ar fi litera L sau U) se va mișca haotic în timpul unui cutremur, diferitele ei aripi oscilând la frecvențe diferite, ceea ce ar duce la ruperea structurii la colțuri. Pentru a preveni acest scenariu, arhitecții folosesc rosturi seismice — spații goale de câțiva zeci de centimetri care împart clădirea fizic în mai multe blocuri independente și simetrice. Aceste spații sunt acoperite la suprafață cu plăci metalice culisante speciale care lasă structurile să se miște liber fără să se ciocnească violent.

8. Piloții forați adânc previn dezastrul cauzat de lichefierea solului

În timpul unui cutremur puternic, solurile nisipoase sau saturate cu apă pot suferi un fenomen fizic extrem numit lichefierea solului (soil liquefaction). Vibrațiile cresc presiunea apei dintre granulele de nisip, făcând ca pământul solid să se comporte instantaneu ca un lichid dens (nisipuri mișcătoare). Pentru ca o clădire să nu se încline sau să se scufunde în solul lichefiat, fundația nu este așezată direct la suprafață. Se folosesc piloți gigantici din beton armat forați la zeci de metri adâncime, până când ating roca solidă stabilă de sub straturile de nisip vulnerabile.

9. Metamaterialele seismice pot devia undele de șoc pe sub clădiri

O tehnologie revoluționară aflată în plină dezvoltare este „scutul seismic” realizat din metamateriale. În loc să întărească clădirea, inginerii modifică solul din jurul ei. Prin îngroparea unei rețele geometrice precise de stâlpi din beton și plastic în jurul unei fundații, undele seismice de suprafață (undele Rayleigh) sunt deviate fizic în lateral sau în adâncime, ocolind clădirea protejată, exact cum o stâncă deviază cursul unui râu în jurul ei.

10. Rezonanța este cel mai mare inamic: clădirile sunt acordate pentru a nu vibra în ritmul solului

Fiecare clădire are o frecvență naturală de oscilație (perioada proprie de vibrație), dictată de înălțimea și masa sa. Dacă undele seismice transmise de sol au exact aceeași frecvență cu cea a clădirii, apare fenomenul fizic de rezonanță, iar amplitudinea oscilațiilor clădirii se va multiplica catastrofal până la prăbușire (chiar și la un cutremur moderat). Inginerii folosesc software-uri de simulare pentru a calcula această perioadă și adaugă rigiditate sau masă structurii pentru a se asigura că frecvența clădirii nu va coincide niciodată cu frecvența seismică tipică a solului din acea zonă geologică.
